Gyűjtőlencse

Az üvegből készült domború lencsén áthaladva az optikai tengellyel párhuzamosan érkező fénysugarak összetartóan haladnak tovább. A fénysugarak egy pontban, a lencse fókuszpontjában metszik egymást. A lencsét megfordítva a fókuszpont távolsága az optikai középpontól, azaz a fókusztávolság nem változik, tehát a fókusztávolság a lencse két oldalán megegyezik. Mivel a fókuszpont a lencse fényforrással átellenes oldalán van, a fókusztávolság pozitív előjelű.

Nevezetes sugármenetek

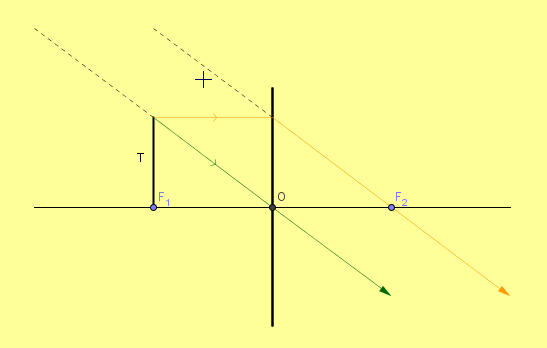

1. Az optikai tengellyel párhuzamos fénysugár úgy halad tovább a lencsén megtörve, a másik oldalon lévő fókuszon keresztül halad tovább.
2. Az optikai középponton áthaladó fénysugár változatlan irányban halad tovább.

Képalkotása

A gyűjtőlencse által alkotott kép függ a tárgytávolságtól:

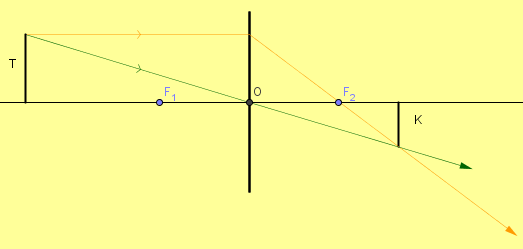

t > 2f: valódi, fordított és kicsinyített, a lencséhez viszonyítva a tárggyal ellentétes oldalon (2f > k > f)

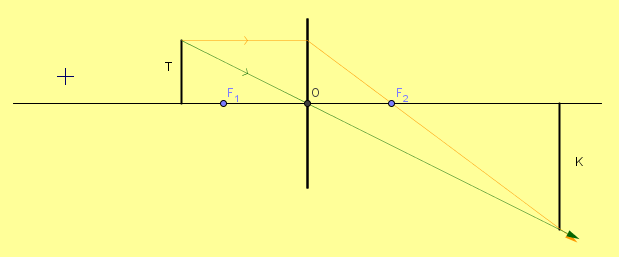

2f > t > f: valódi, fordított és nagyított, a lencséhez viszonyítva a tárggyal ellentétes oldalon ( k > 2f)

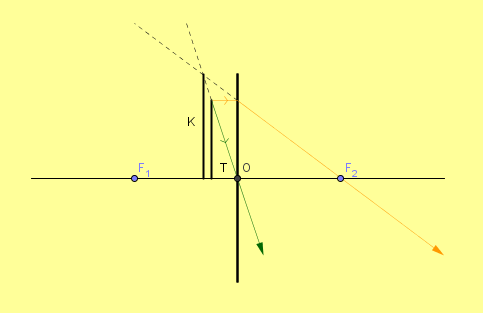

f > t: látszólagos, azonos állású és nagyított, a lencséhez viszonyítva a tárggyal azonos oldalon (k < 0)
